解决方案

Solution

当前位置：首页 > 解决方案 > 新能源线路在线状态监测解决方案

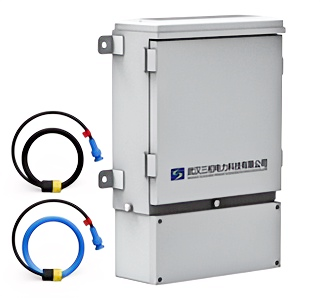

电缆集电线路故障监测终端

本产品采用304不锈钢材质的机箱和一体开口式柔性传感器，具有防腐蚀生锈、机械强度高、不会对电缆本体产生物理性伤害的特点。装置支持多种安装方式，满足挂墙、支柱等多种环境安装要求。

应用范围

适用于电缆集电线路的状态监测、隐患预警及故障诊断。

电话咨询 027-87420702

技术参数

故障区间定位准确率：
≥99%
故障定位平均误差
≤0.2%*L+5m（L为装置间电缆长度）
同步时间误差
±20ns
工作电源
太阳能+感应取电/AC220V
防护等级
IP68

应用案例

安徽华电严桥风电场故障诊断案例

该风电场于2021年2月安装5套我司电缆集电线路故障监测终端，在2021年4月诊断出一起跳闸事故，故障位置定位在集电4线46号箱变，经现场人员寻线，发现是集电4线46号箱变发生故障引起跳闸。

青岛大唐宝山风电场故障诊断案例

该风电场于2024年9月安装11套我司架空集电线路故障监测终端，在2024年12月诊断出一起跳闸事故，故障位置定位在集电5线88号杆塔，经现场人员寻线，发现集电5线88号杆塔跌落保险进线端导线烧毁。

系统介绍

新能源线路在线状态监测系统，针对新能源线路运行过程中因各种类型导致的故障跳闸、隐患放电等情况，利用高精度行波在线测量技术，全天候实时监测线路工频电流、工频电压、故障行波和隐患行波，及时发现线路异常状况，分析线路运行状态。对影响线路安全运行的事件发出隐患预警、分析故障类型、定位故障位置。

平台架构



系统特点

01

线路隐患预警功能

实时监测线路上的弱行波信号与局放信息，当线路发生异常放电现象时立即发出告警，并准确定位异常点的位置，降低线路故障发生概率。
02

线路故障诊断功能

实时监测线路上的工频信号和行波信号，当线路发生跳闸故障时立即发出告警，并精确定位故障点的位置、杆塔号、故障相别等，帮助简化故障巡查工作、缩短线路停运时间。
03

线路故障辨识功能

根据故障性质不同、放电通道的差异，提取雷击和多种非雷击故障的行波指纹特征，进行分析计算，建立大数据波形指纹库，利用人工智能（AI）智能识别技术辨识故障类型。
